Wypalarka plazmowa
COMPACT AHP

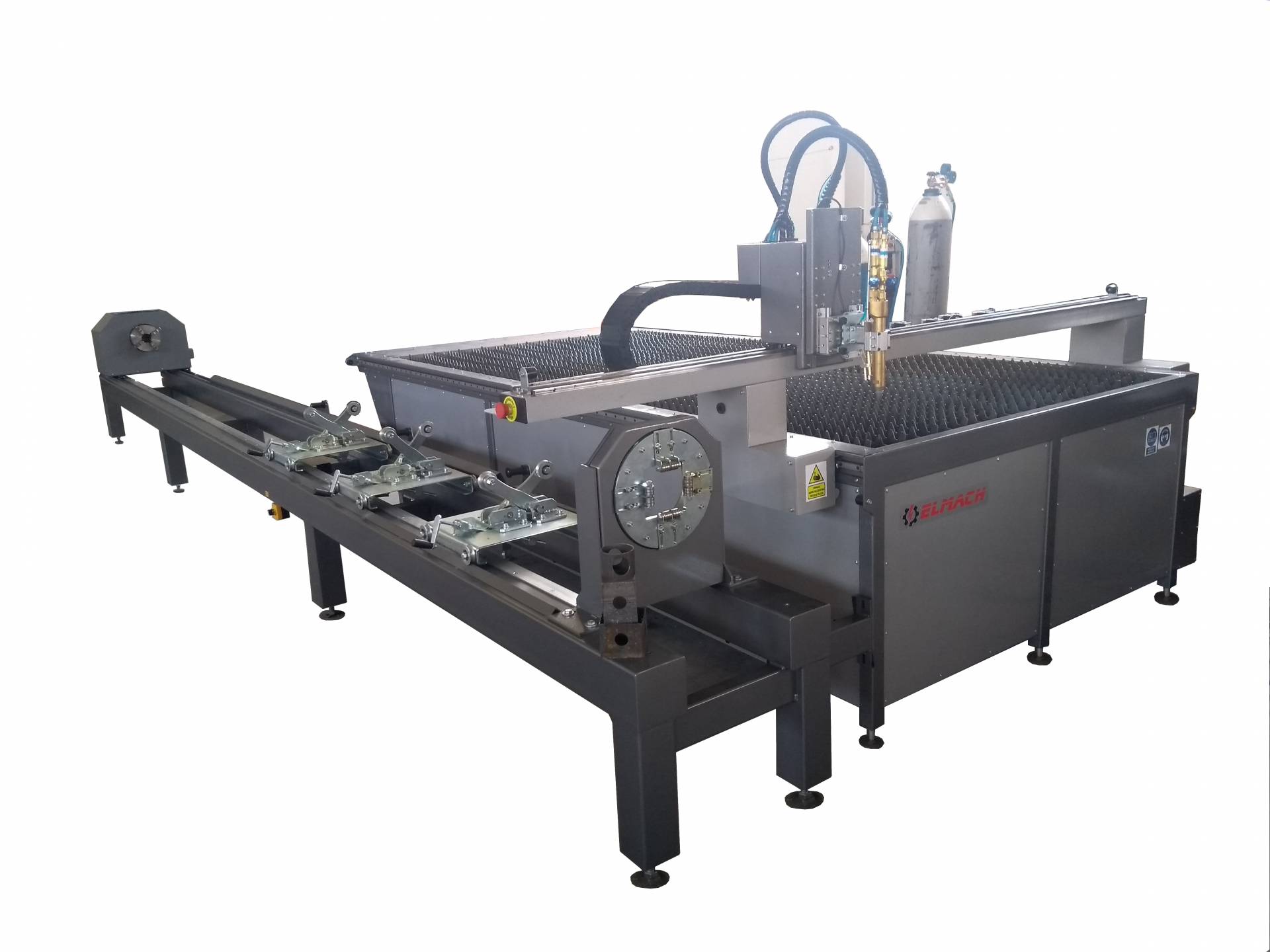

Wycinarka plazmowa Elmach Compact AHP jest maszyną do ciecia blach , rur i profili prostokątnych . Ta wycinarka pozwoli zrealizować przenikania rur i wycinanie w profilach bardzo skomplikowanych kształtów przy jednym zamocowaniu. Jest urządzeniem o bardzo dużej dynamice i uniwersalności jest świetnym rozwiązaniem na przykład przy produkcji ogrodzeń panelowych. Zainstalowany moduł punktowania plazmowego pozwala na precyzyjne znakowania punktów gdzie otwór musi zostać wywiercony i potem nagwintowany. Dodatkowo moduł WMS (ciecie plazmowe w osłonie mgły wodnej) umożliwia ciecie stali nierdzewnej i aluminium razem z folią ochronną (jak laser), a krawędzie wyciętych detali pozbawione są tlenków które mogą być przyczyną pękania spoin.
Paramertry
- pole pracy: X = od 1000 do 2200 mm, Y = od 2000 do 6000 mm
- prędkość cięcia do 20 m/min
- prędkość ruchów do 30 m/min
- grubość cięcia plazmą: 0,4 – 30 mm (zależnie od zastosowanego agregatu)
- grubość cięcia palnikiem tlenowym: 6 - 30 mm
- powtarzalność +/- 0,1 mm
Oprogramowanie
Program sterujący pracą wypalarki jest bardzo prosty w obsłudze, a wszystkie napisy i komunikaty są w języku polskim. Rysunki mogą być przenoszone za pomocą dysku USB, lub poprzez połączenie sieciowe lub przygotowane bezpośrednio przy wypalarce.
Wyposażenie standardowe
- precyzyjne prowadnice liniowe
- napęd przy użyciu bezszczotkowych silników serwokrokowych
- napięciowy system kontroli odległości palnika plazmowego od materiału
- stół z wymiennym rusztem
- stół z sekcyjnym odciągiem gazów i wentylatorem odciągowym (system pneumatycznie otwieranych sekcji odciągu dymu otwierających się tylko w strefie cięcia, dzięki czemu efektywność odciągu dymu zwiększa się)
- pulpit z elektroniką sterującą
- komputer z oprogramowaniem
- systemy do wypalania plazmą, między innymi firmy Hypertherm® Kjellberg Finsterwalde®, Thermal Dynamics
- magnetyczny uchwyt antykolizyjny palnika
- program do rozkładu detali na arkuszu (CAM)
Wyposażenie opcjonalne
- instalacja gazowa z palnikiem, między innymi firmy Perun, Harris®, Koike®,GCE
- wskaźnik laserowy
- specjalistyczny program do rozkładu detali na arkuszu np. CutLeader ,Wrykrys,
- filtrowentylacja
- sprężarka
- moduł znakowania plazmowego
- moduł do cięcia w osłonie mgły wodnej
- stół do cięcia na regulowanym lustrze wody
- stół bez regulacji lustra wody
Wybrane cechy oprogramowania sterującego
- łatwość obsługi
- przyjazny interfejs z pełną wizualizacją procesu cięcia
- import plików DXF, ESSI
- zatrzymanie i wznowienie pracy maszyny od dowolnego momentu
- możliwość zmiany parametrów cięcia podczas pracy
- system zabezpieczeń przed przekroczeniem dopuszczalnych rozmiarów
- możliwość wyboru dowolnego wektora do cięcia
- korekcja położenia blachy
- baza parametrów cięcia
- zdalna diagnostyka
