Wypalarka plazmowa

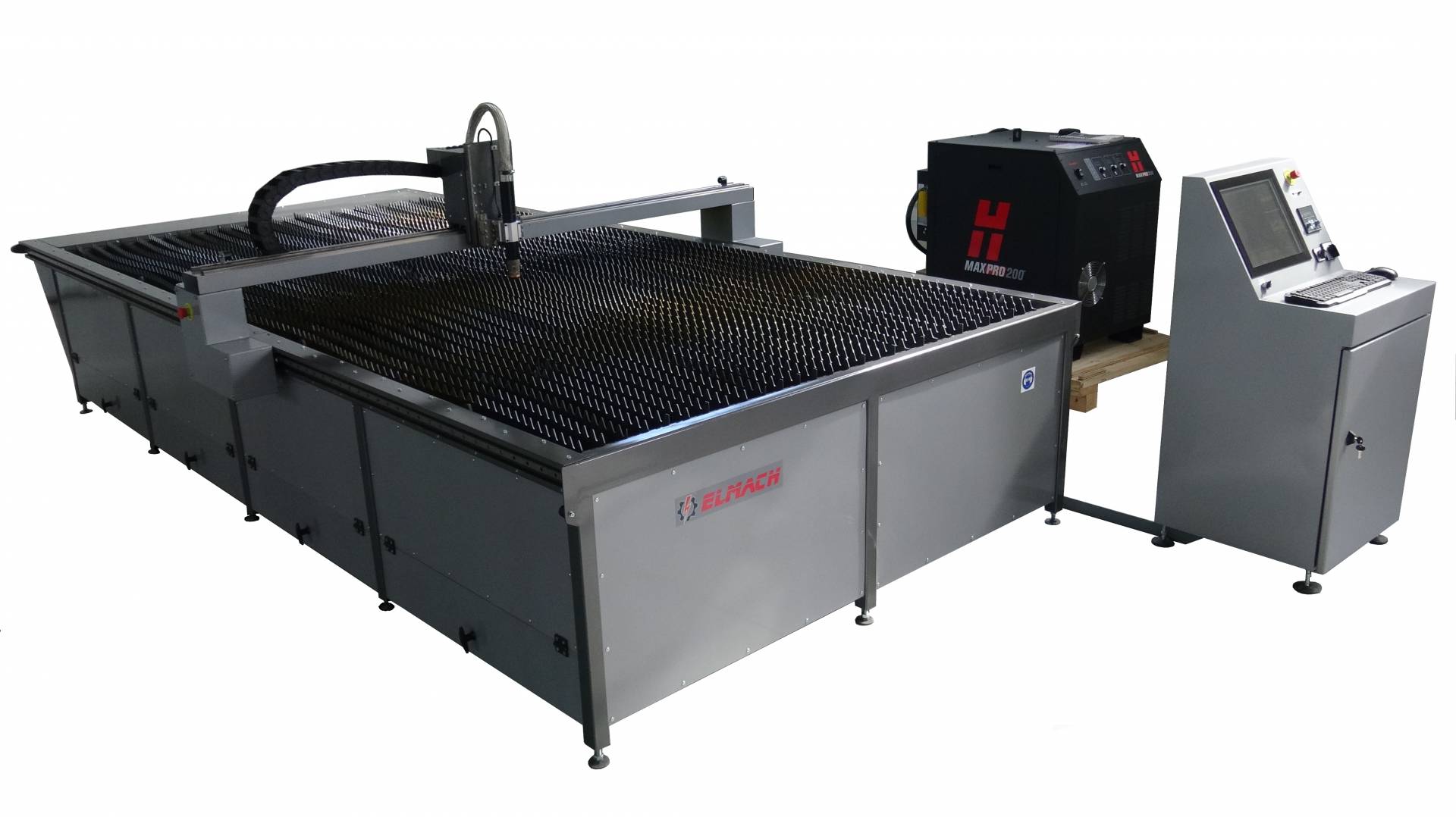

COMPACT AH
Elmach Compact AH to kompaktowa wypalarka plazmowa powstała w odpowiedzi na zapotrzebowanie rynkowe w segmencie mocno uniwersalnych wypalarek plazmowo-tlenowych. Maszyna została wyposażona w nowoczesny system sterowania umożliwiający maksymalne wykorzystanie potencjału mechaniki. Łącząc płynność ruchów z systemem optymalizacji cięcia oraz najwyższej klasy źródło plazmy uzyskaliśmy optymalną wydajność i uniwersalność maszyny.
Wypalarka Elmach Compact w wersji podstawowej dedykowana jest do ciecia blach 0.4 – 30mm oraz do otworowania profili bez użycia osi obrotowej . Można ją wyposażyć w wysięgnik portalu oraz oś obrotową do ciecia rur o średnicy dochodzącej do 800 mm. Wypalarka może zostać wyposażona w obrotnik do obróbki profili i rur a dzięki wysięgnikowi portalu możliwe jest wycinanie otworów w profilach wielkogabarytowych wycinanych obok stołu roboczego.
Paramertry
- pole pracy: X = od 1000 do 2200 mm, Y = od 2000 do 6000 mm
- prędkość cięcia do 20 m/min
- prędkość ruchów do 30 m/min
- grubość cięcia plazmą: 0,4 – 30 mm (zależnie od zastosowanego agregatu)
- grubość cięcia palnikiem tlenowym: 6 - 30 mm
- powtarzalność +/- 0,1 mm
Oprogramowanie
Program sterujący pracą wypalarki jest bardzo prosty w obsłudze, a wszystkie napisy i komunikaty są w języku polskim. Rysunki mogą być przenoszone za pomocą dysku USB, lub poprzez połączenie sieciowe lub przygotowane bezpośrednio przy wypalarce.
Wyposażenie standardowe
- precyzyjne prowadnice liniowe
- napęd przy użyciu bezszczotkowych silników serwokrokowych
- napięciowy system kontroli odległości palnika plazmowego od materiału
- stół z wymiennym rusztem
- stół z sekcyjnym odciągiem gazów i wentylatorem odciągowym (system pneumatycznie otwieranych sekcji odciągu dymu otwierających się tylko w strefie cięcia, dzięki czemu efektywność odciągu dymu zwiększa się)
- pulpit z elektroniką sterującą
- komputer z oprogramowaniem
- systemy do wypalania plazmą, między innymi firmy Hypertherm® Kjellberg Finsterwalde®, Thermal Dynamics
- magnetyczny uchwyt antykolizyjny palnika
- program do rozkładu detali na arkuszu (CAM)
Wyposażenie opcjonalne
- instalacja gazowa z palnikiem, między innymi firmy Perun, Harris®, Koike®,GCE
- wskaźnik laserowy
- specjalistyczny program do rozkładu detali na arkuszu np. CutLeader ,Wrykrys,
- filtrowentylacja
- sprężarka
- moduł znakowania plazmowego
- moduł do cięcia w osłonie mgły wodnej
- stół do cięcia na regulowanym lustrze wody
- stół bez regulacji lustra wody
Wybrane cechy oprogramowania sterującego
- łatwość obsługi
- przyjazny interfejs z pełną wizualizacją procesu cięcia
- import plików DXF, ESSI
- zatrzymanie i wznowienie pracy maszyny od dowolnego momentu
- możliwość zmiany parametrów cięcia podczas pracy
- system zabezpieczeń przed przekroczeniem dopuszczalnych rozmiarów
- możliwość wyboru dowolnego wektora do cięcia
- korekcja położenia blachy
- baza parametrów cięcia
- zdalna diagnostyka
